玻璃激光鉆孔機優勢
采用亞納秒激光器，加工速度快、精度高、加工方式靈活等特點，穩定性高；具有無水污染、內壁干凈、損傷低等優點，且崩邊小
?
| 項目 | 主要參數 |
|
鐳
射
系
統
|
激光類型：固體激光器 |
| 型號：CW-D700 | |
|
激光功率：130W
|
|
| 波長：1064nm IR | |
| 光斑模式：M2≤1.3 | |
| ?脈沖寬度：2-9ns | |
| ?重復頻率：10-200KHz | |
| ?平均功率穩定性：<1%RMS | |
| ?輸出偏振：水平偏振 | |
| ?偏振率：<100：1 | |
| 遠場發散角：<1mrad | |
| 橢圓度：≥85% | |
| 光束指向穩定性：<50urad | |
| 出口光斑尺寸：2mm | |
| ?
數
字
鉆
孔
振
鏡
參
數
????? |
光束指向穩漂移：<20urad/℃ |
| 入射光斑：＜9mm | |
| 擴束光斑：＜11mm | |
| 掃描深度：±10mm @F163 場鏡
±25mm@ F250 場鏡
±35mm@F290 場鏡
|
|
| ?最大定位加工范圍：D≤100mm | |
| ?線性度： ＞99.9% | |
| 掃描角度：±0.35rad | |
| X/Y 軸追蹤時間：0.15ms | |
| 標記速度：＜6000mm/s | |
| Z 軸重復定位精度：＜1umX/Y 軸長時間漂移（
30 分種預熱后）：＜0.1rad
Z 軸長時間漂移（
30 分種預熱后）：＜5um
|
|
| 供電電源：±15V/10A | |
| 鏡片反射波長：1064mm | |
|
軟
體
系
統
|
控制功能：
1、激光能量、頻率、脈寬調節儲存
2、儲存 100 種加工用參數
|
|
3、電腦： 標準 4U 工業機箱，帶 300W ATX 工業電源，i5CPU-3470，
內存 4G DDR3，硬盤 500G 1T 串口硬盤。
|
|
| 機架
結 構 |
材料：方通鈑金架構
|
| 外觀尺寸:L1880mm*W1660mm*H1800mm（具體以外實際設計為準） | |
| XY 工作行程：1200mm*700mm | |
| 工作臺高度尺寸：750mm | |
| Z 軸行程：80mm | |
| XYZ 軸移動速度：高速≥10mm/s 低速：2mm/s | |
| 手動微調：0.25mm/260 度 | |
| 加工速度：?=20mm，e=3mm/10S | |
| 加工深度：H≤50mm | |
| XYZ 軸移動精度：±0.2mm | |
| XYZ 軸重復精度：±0.2mm | |
| 激光鉆孔精度：±0.1mm | |
| 激光切割角度：R≥2mm | |
| 平臺表面：高潔度鋁板真空吸切割專用 | |
| 運動控制卡品牌及型號：固高 | |
| 導軌絲桿品牌型號：臺灣上銀 V15 型 P 級 WIWIN 雙導軌滾珠絲桿 | |
| 電
氣 部 分 |
操作鍵盤功能：
1、啟動電源開關
2、啟動按鈕
3、急停開關
4、抽風：自帶吸塵風機，但要客戶配合將抽風管排出室外。
|
| 安
裝 環 境 |
輸入電源：單相交流 220V 50-60Hz 10A
|
| 溫濕度：25℃±1℃，60% | |
| 整機耗電功率：10KW | |
| 整機重量：400KG | |
| 承重單位面積：0.1 噸/m2 | |
| 鉆孔
效 果 |
1、鉆孔速度：以厚度：1mm，40mm/s（白玻璃）。
2、鉆孔效果：崩邊量：＜600um。
3、最大定位加工范圍：110mm
|
| 其
他 配 件 |
1、 激光器水冷機一臺
2、 煙塵處理器一套
|
玻璃激光打孔機可應用于在茶具玻璃、醫療儀器玻璃、汽車玻璃、面板顯示玻璃、儀器儀表玻璃、智能鏡玻璃、衛浴玻璃、廚具玻璃、手機玻璃、光學玻璃、等各行業玻璃打孔打微孔
手機玻璃打孔
醫療儀器玻璃打孔
衛浴玻璃打孔
玻璃激光打孔機主要應用于各種玻璃制品加工圓孔、腰形孔、方孔、異形孔及微孔精細化加工
玻璃激光打孔
開關面板切割打孔
激光打異型孔
攝像頭玻璃鏡片打孔
激光打微孔
裝飾玻璃打孔
面板激光打孔
玻璃異型孔徑切割
產品視頻

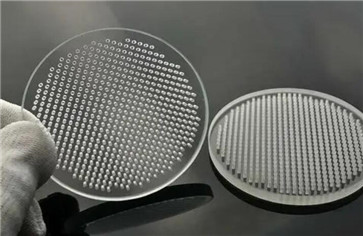

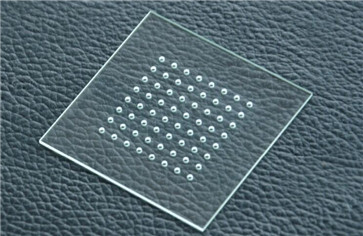

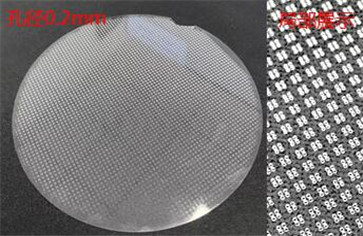

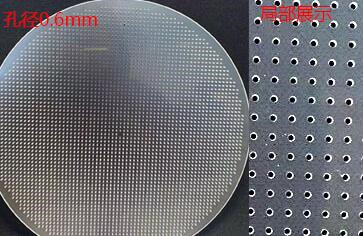

樣品展示
-
